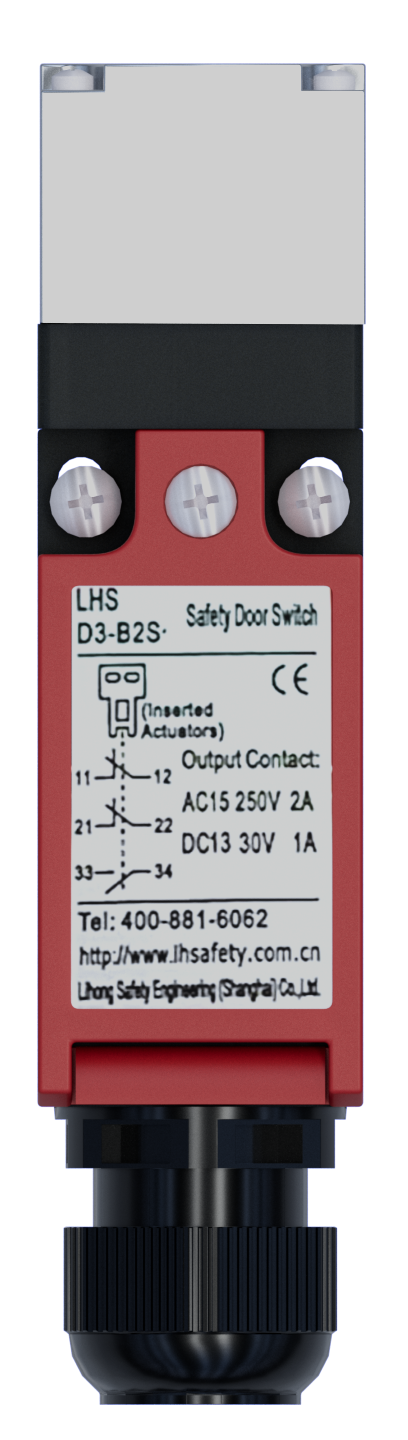

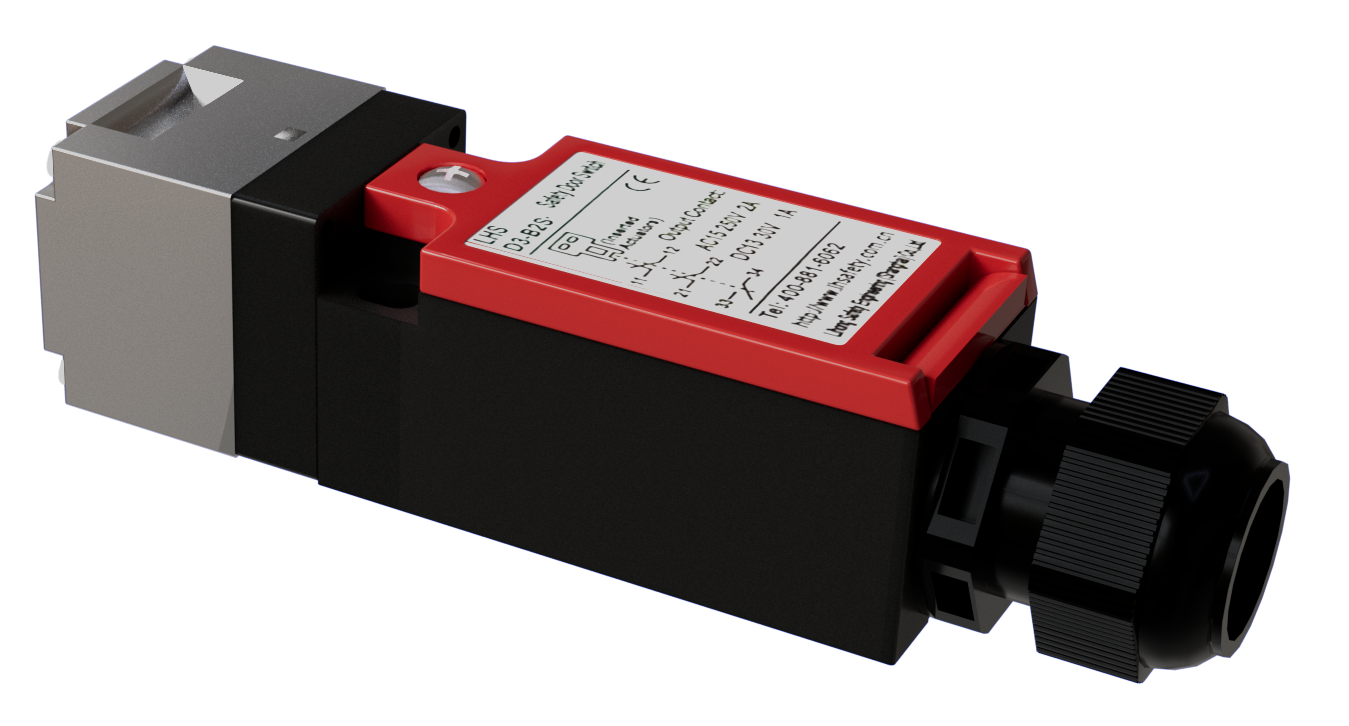

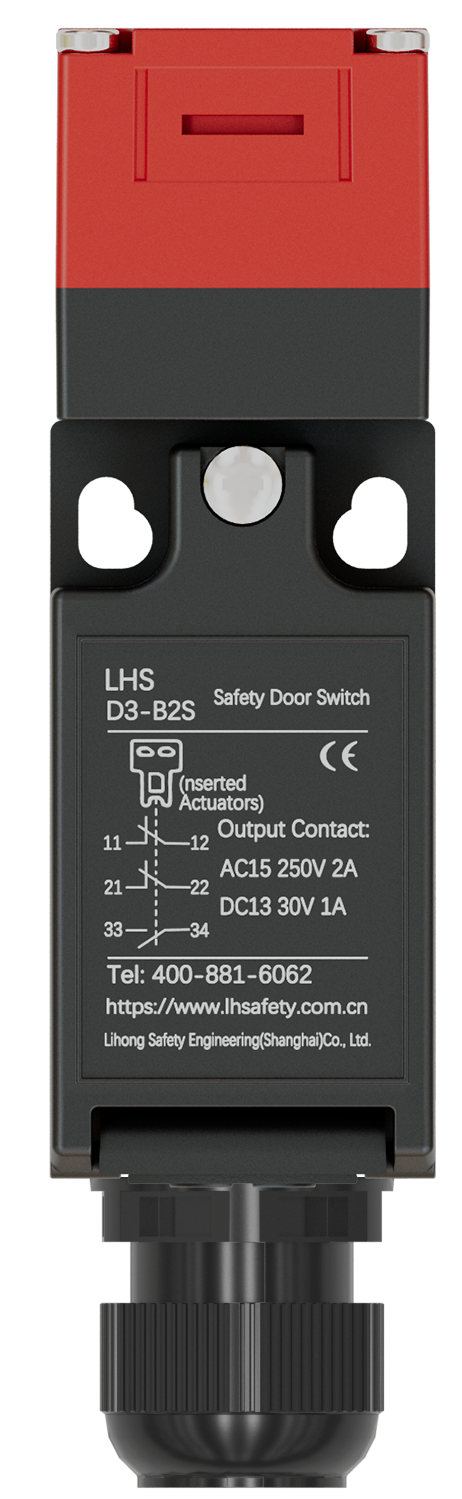

| 安全門鎖開關 ? 配置安全回路標準觸點：2NC+1NO ? 小型機身，適用于狹小的安裝空間 ? 金屬開關頭部，可進行4個方向調整 ? 內置3組觸點，可完成多種接線方式 ? 標配化的觸點保證了接觸的高可靠 |
▊ | 訂購信息 |  |
| 圖片展示 | 開關型號 | 觸點配置 | 導管開口/連接器 | 類型 | |
| 門鎖+把手 | 門鎖 | ||||
 |  | D3-B2S | 2NC+1NO | 無 | 金屬頭 |
 |  | D3-B2 | 2NC+1NO | 無 | 全塑料 |

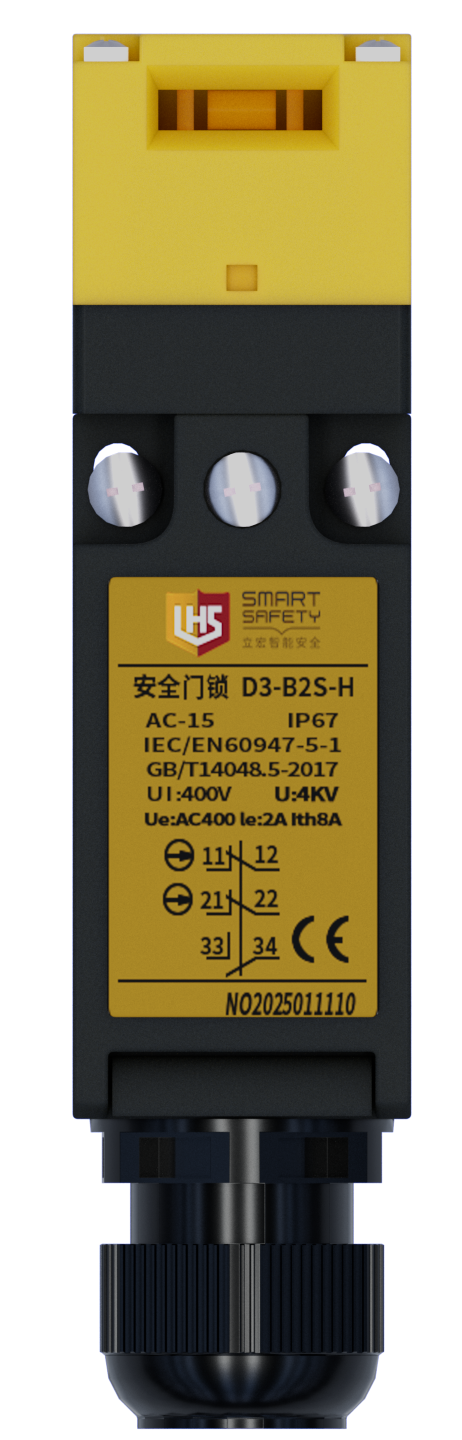

 |  | D3-B2S-H | 2NC+1NO | 無 | 全塑料 |
 | BS01 | 金屬 | / | 普通把手 | |
 | BS02 | 金屬 | / | 帶鑰匙把手 | |

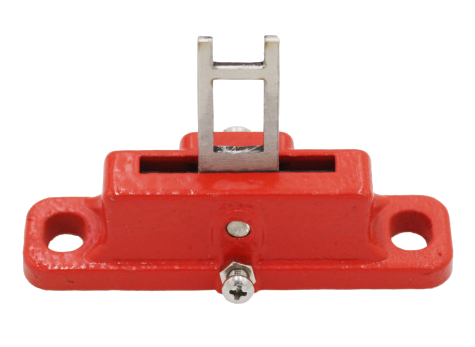

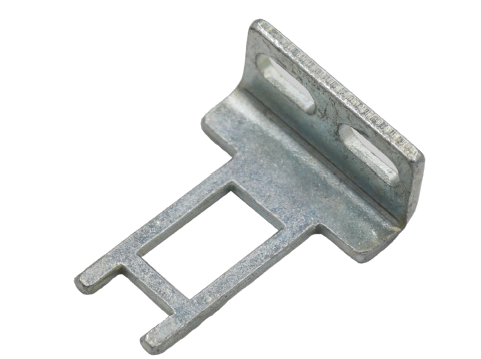

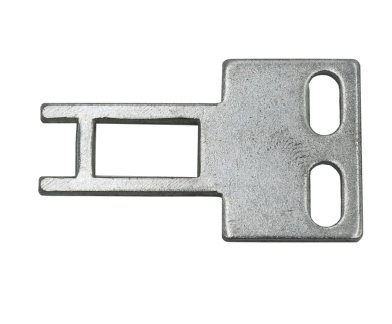

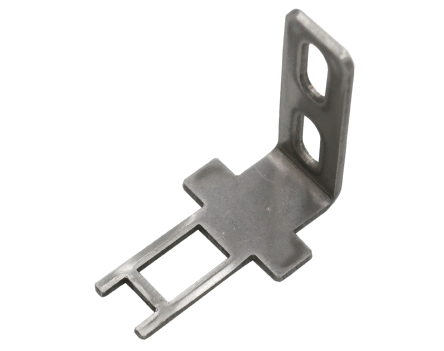

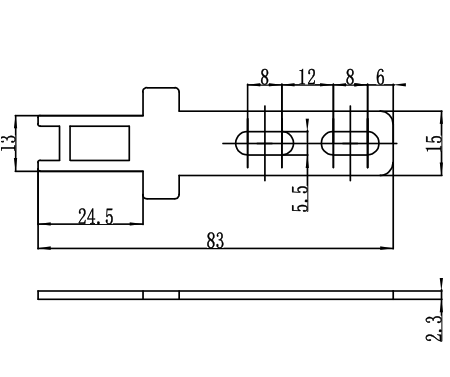

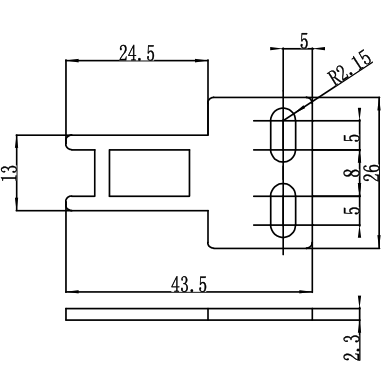

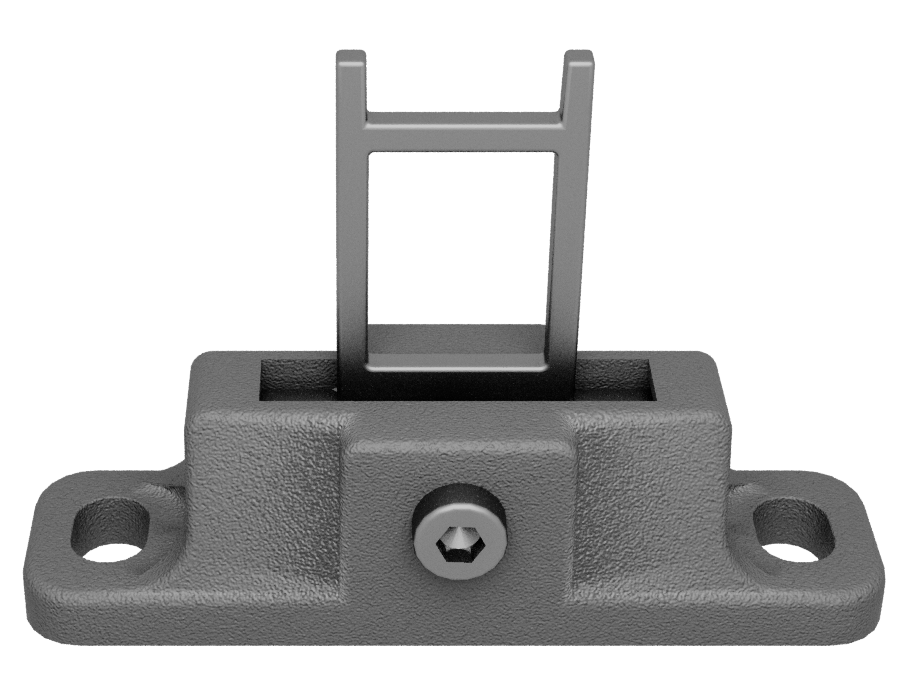

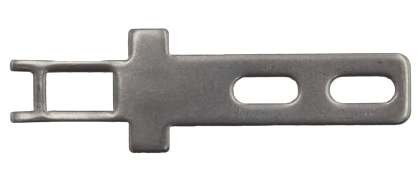

▊ | 鎖舌類型 |
| 名稱 | 水平安裝型K1 | 垂直安裝型K2 | 寬型安裝型K3 | 短L型安裝型K4 | 活動型安裝型K5 |
| 外形 |
|
|
|  |  |

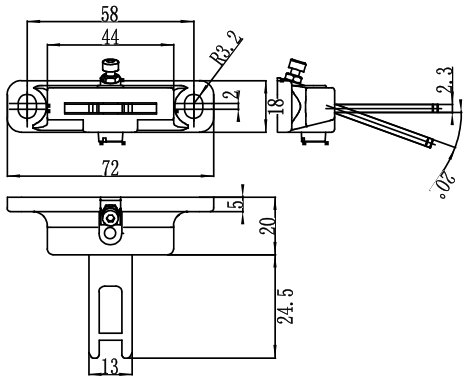

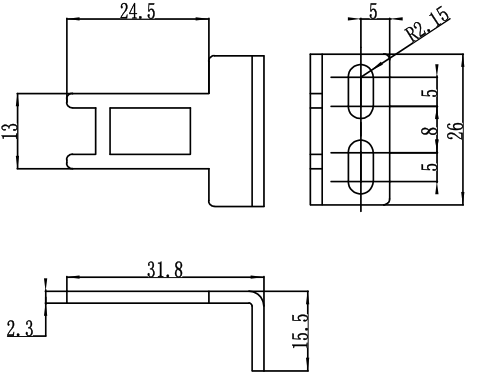

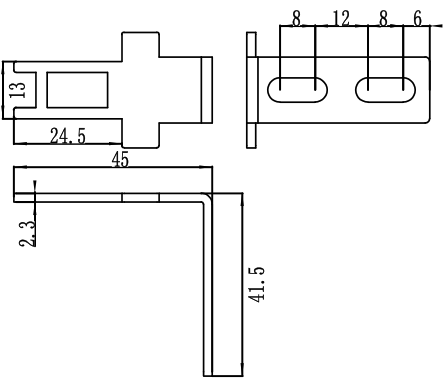

| 尺寸 |  |  |  |  |  |
| 應用 | 適用于推拉門 | 適用于旋轉門 | |||

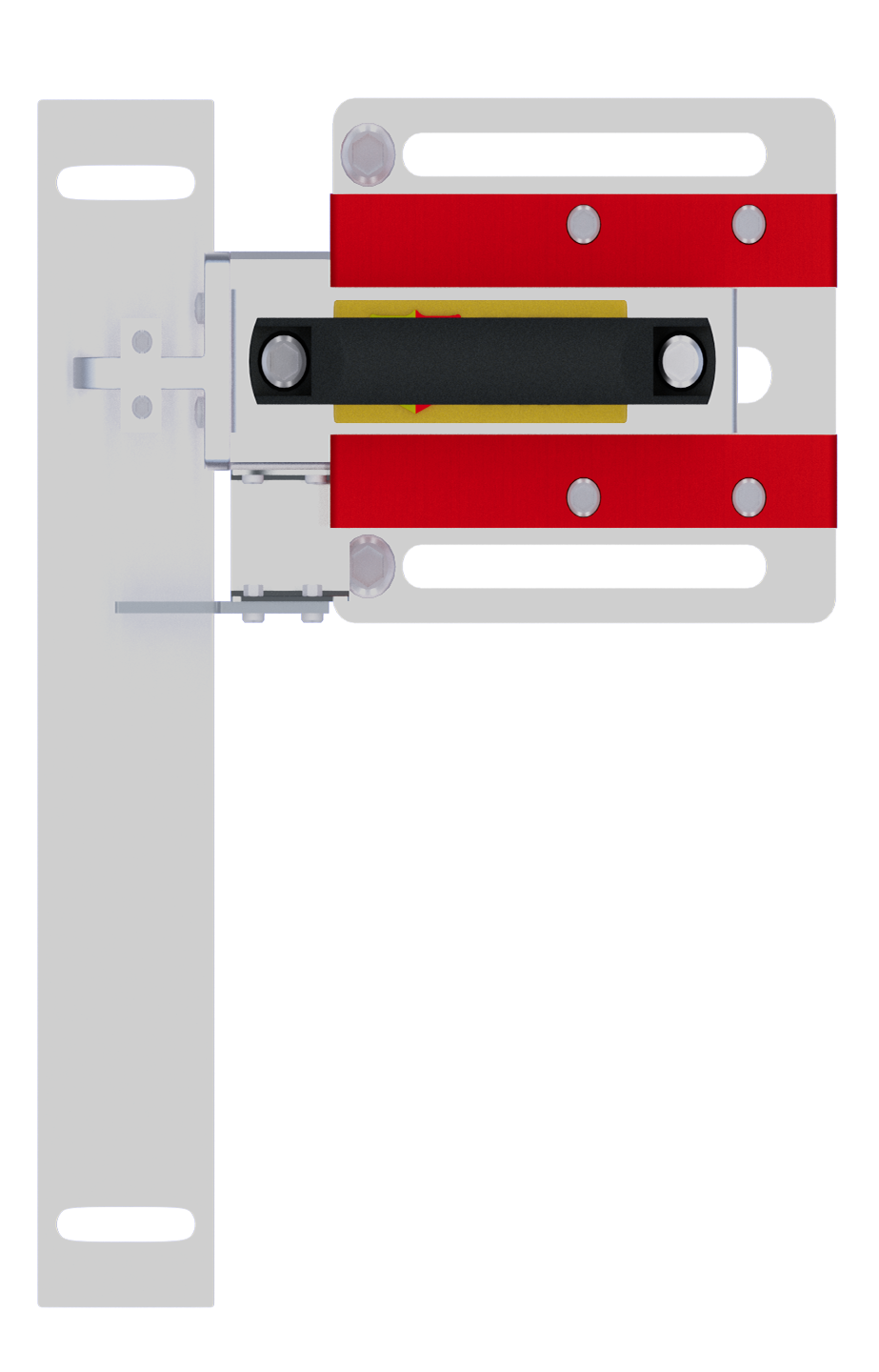

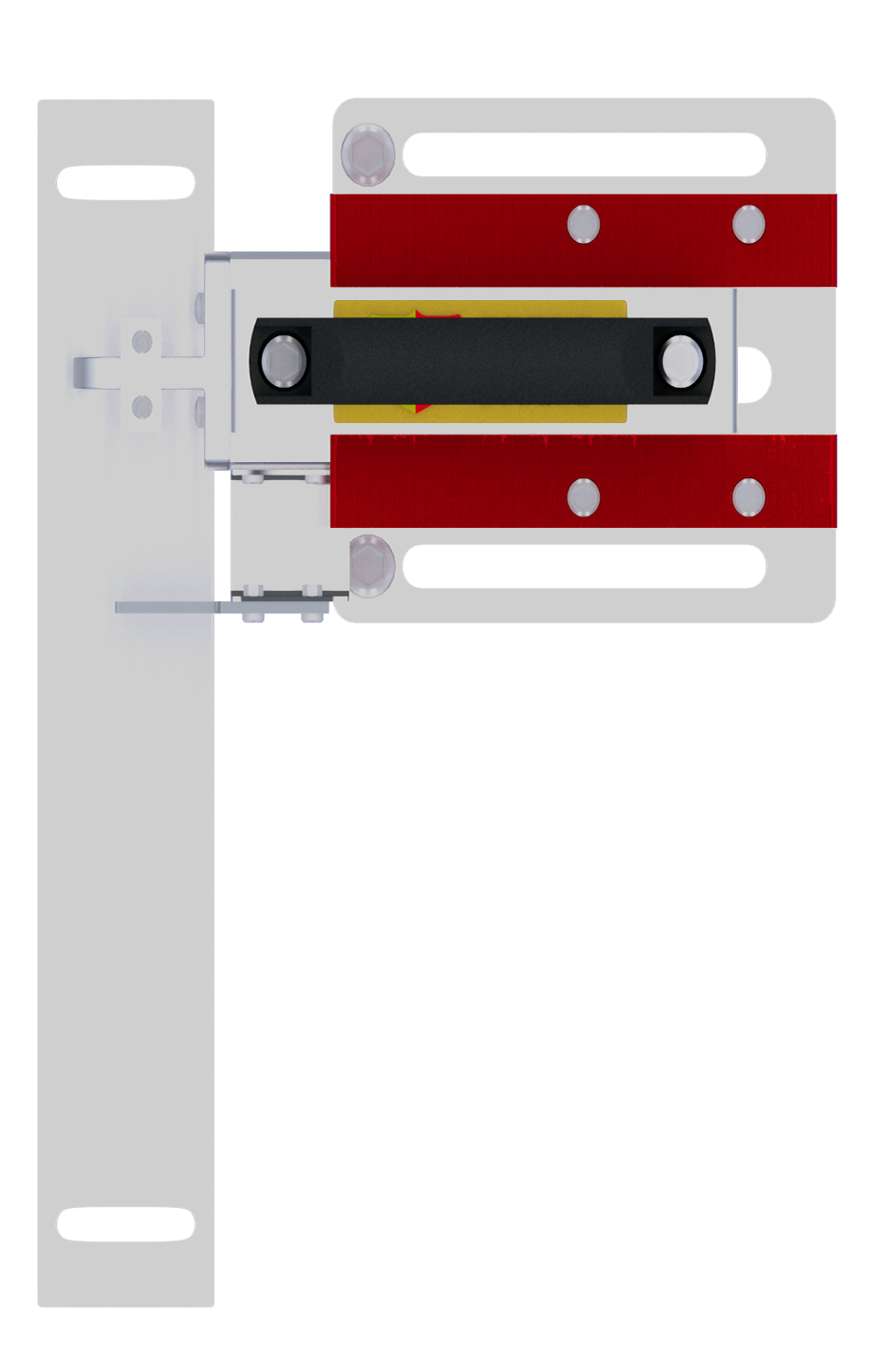

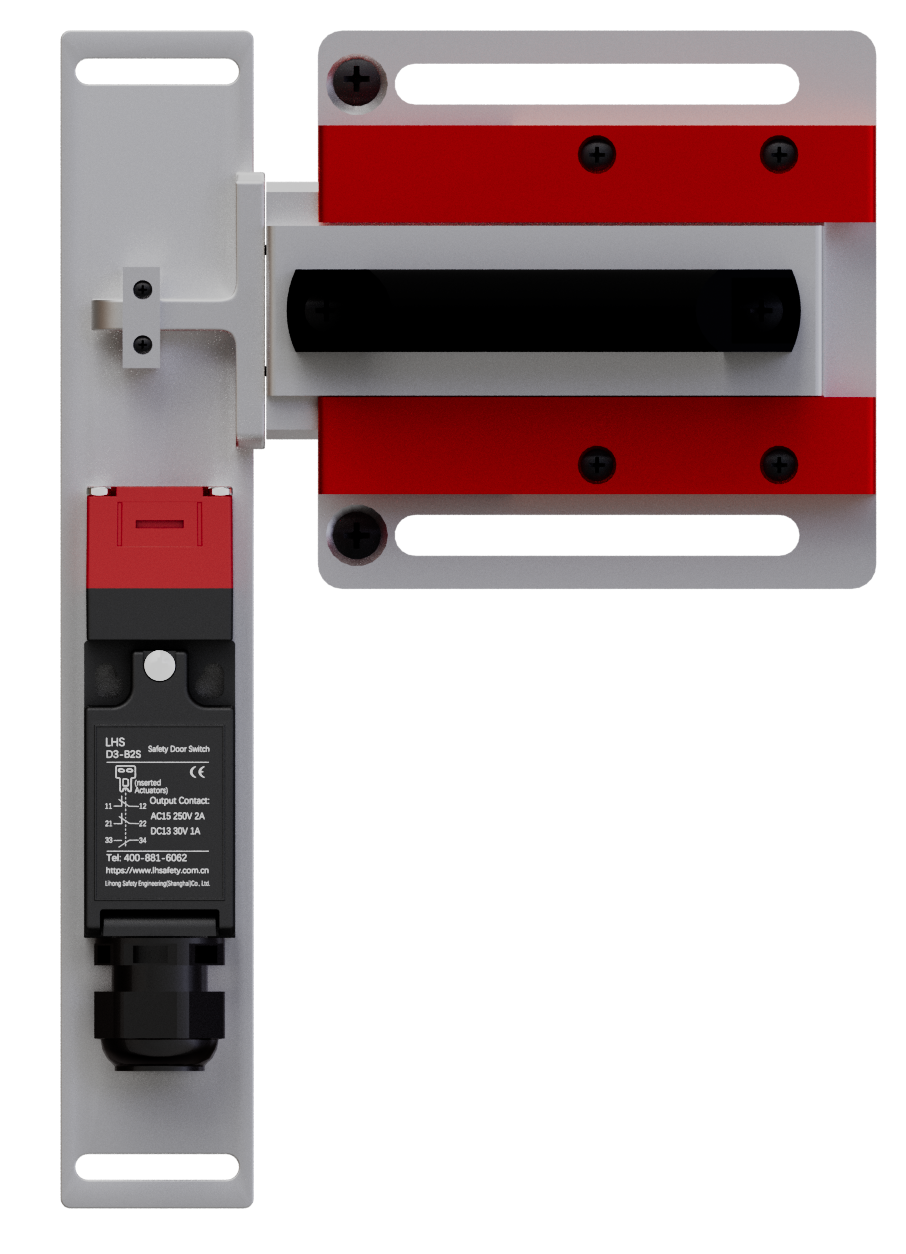

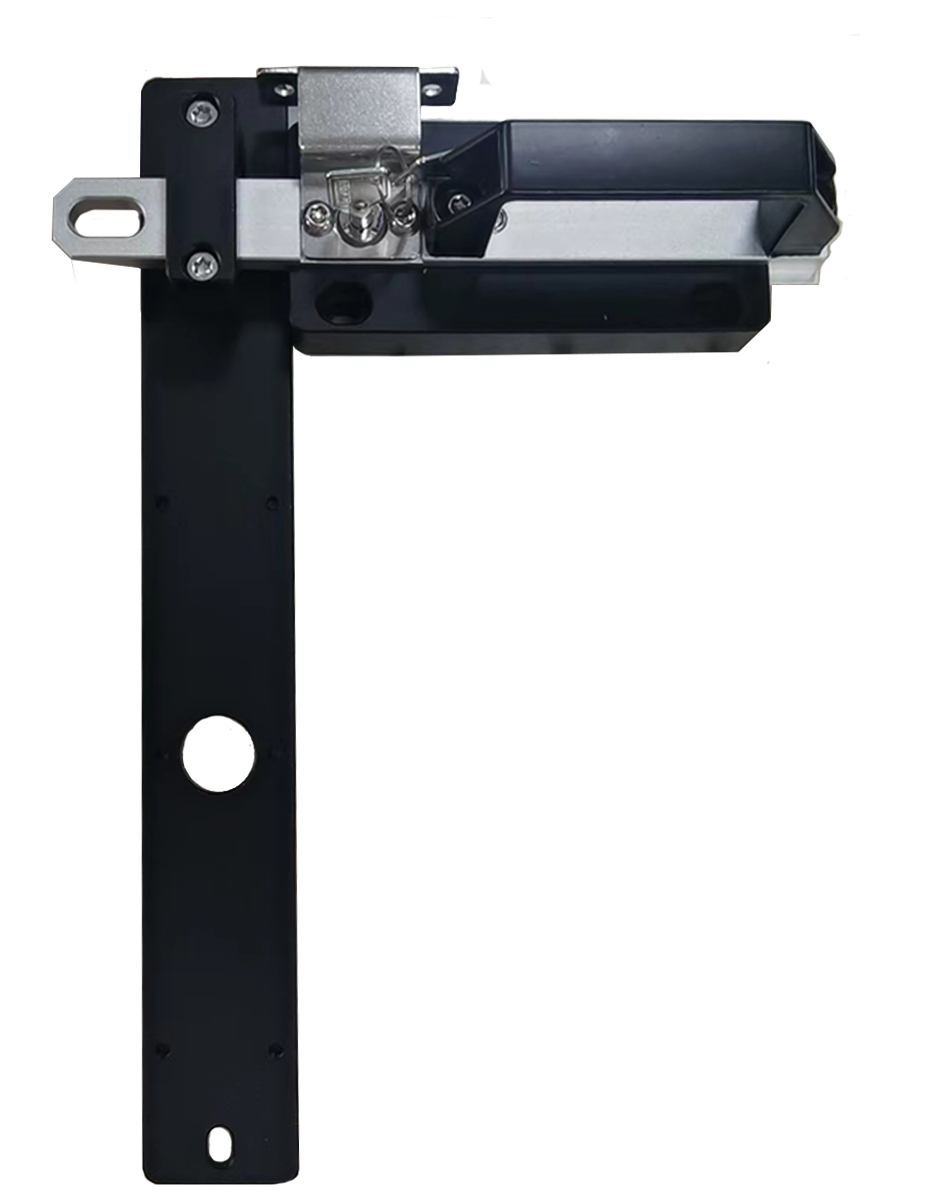

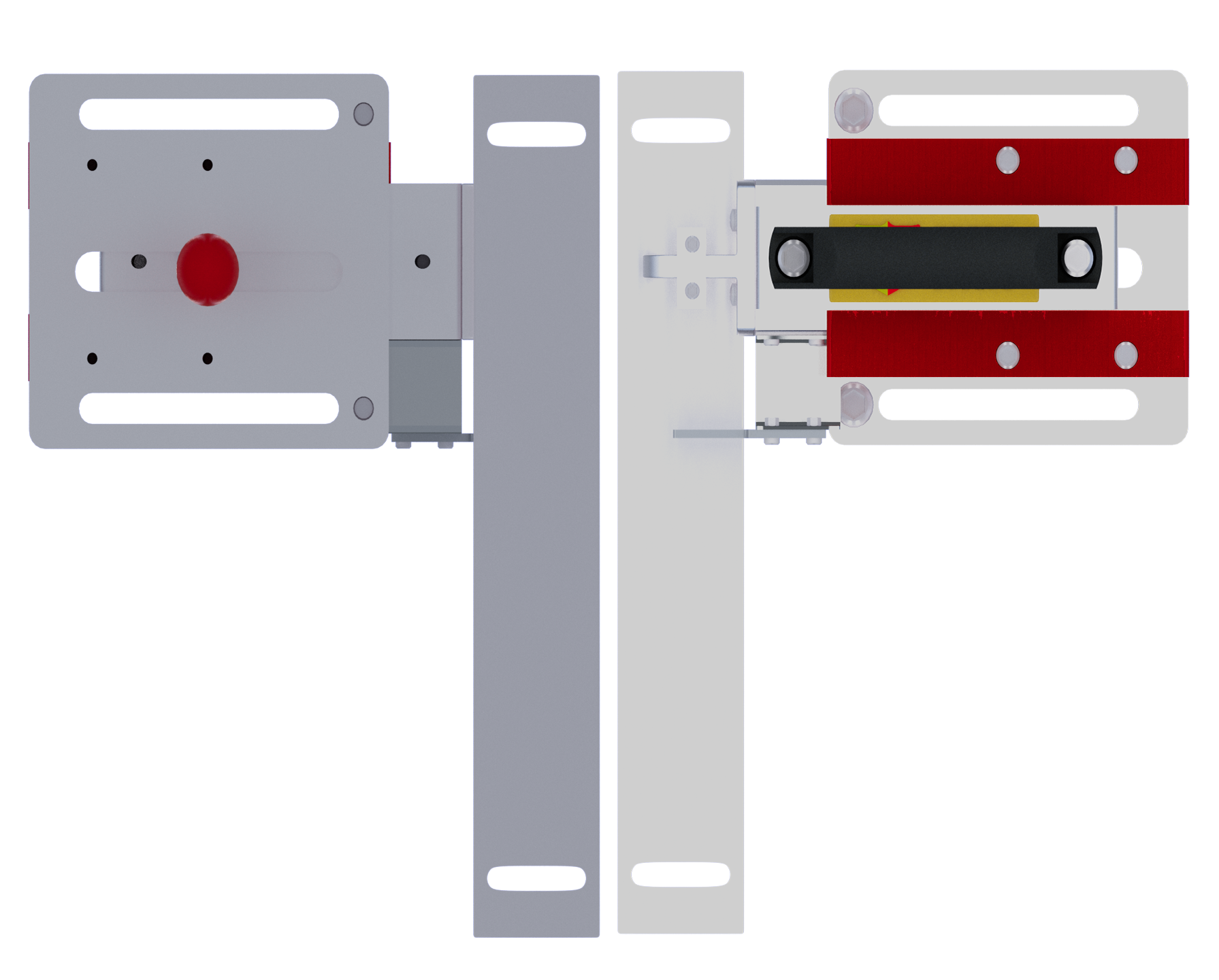

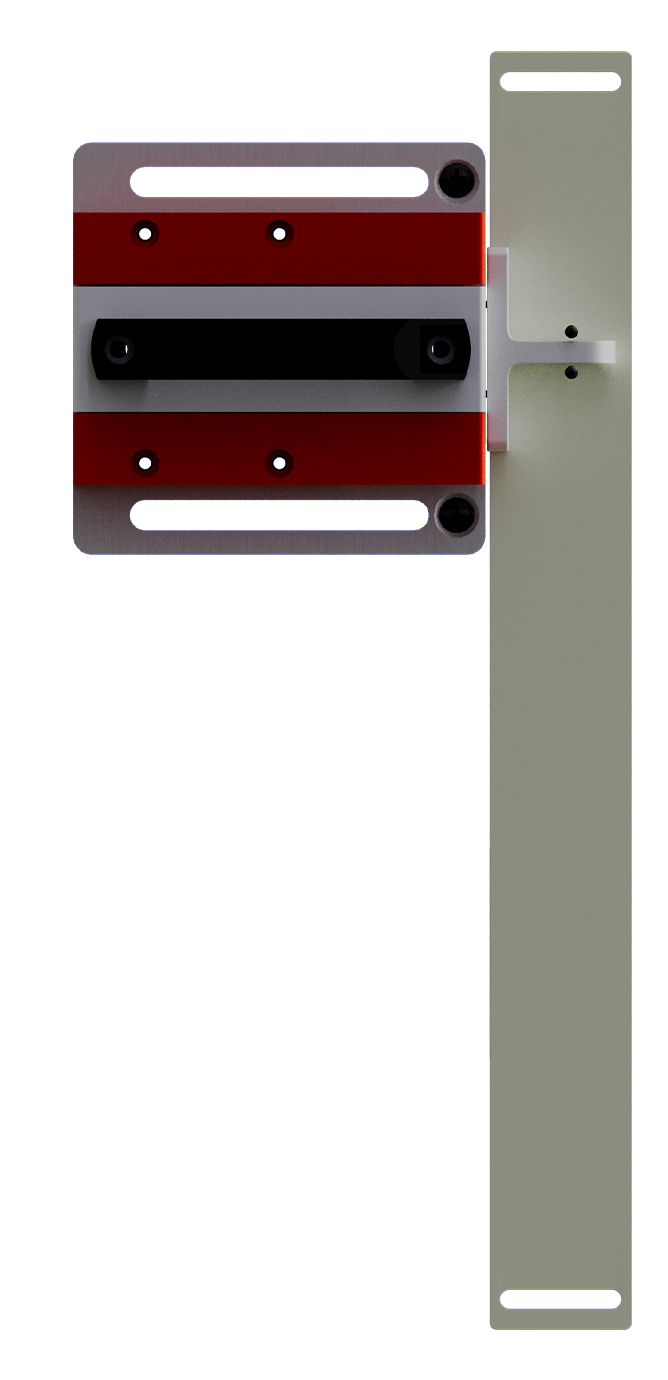

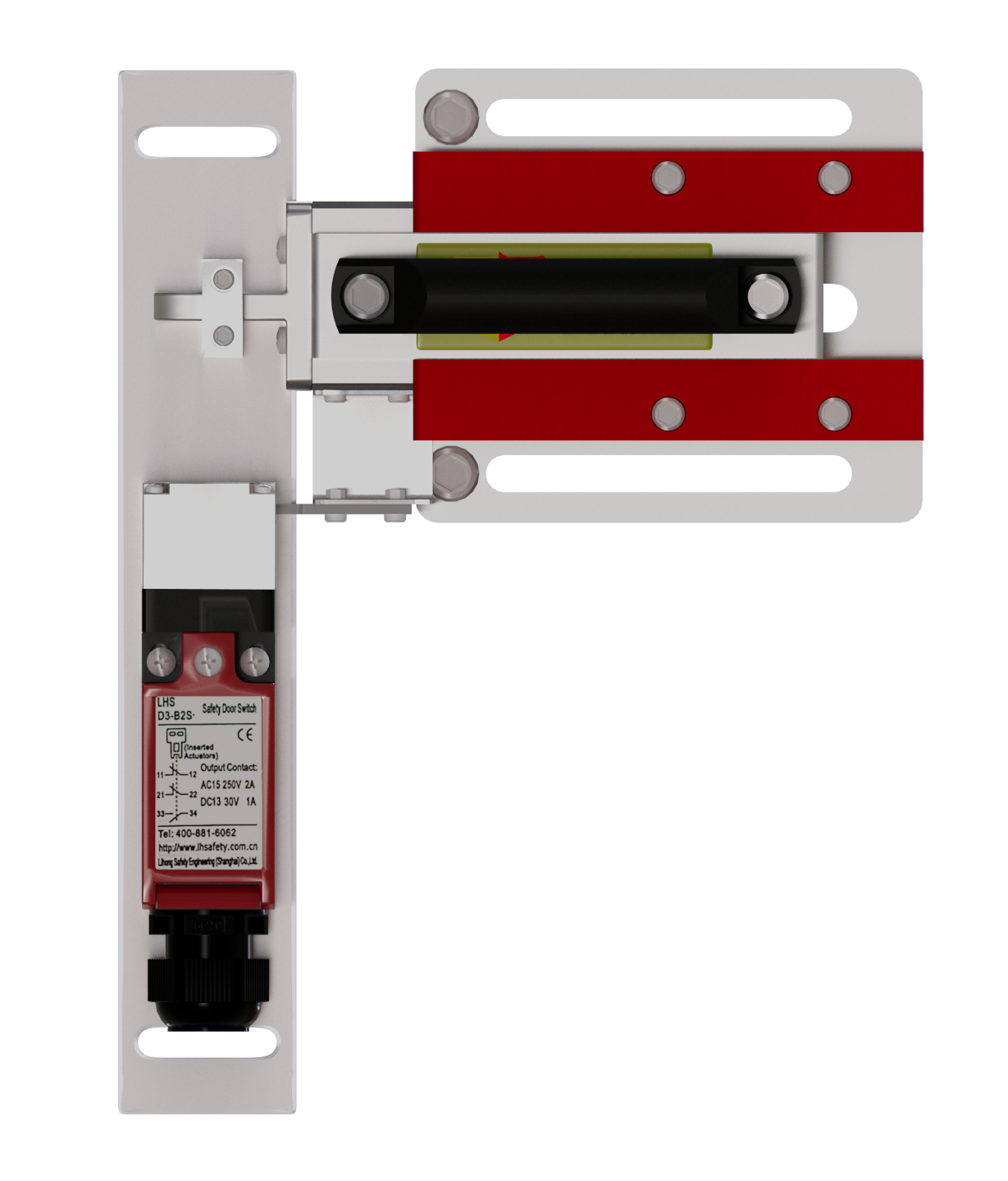

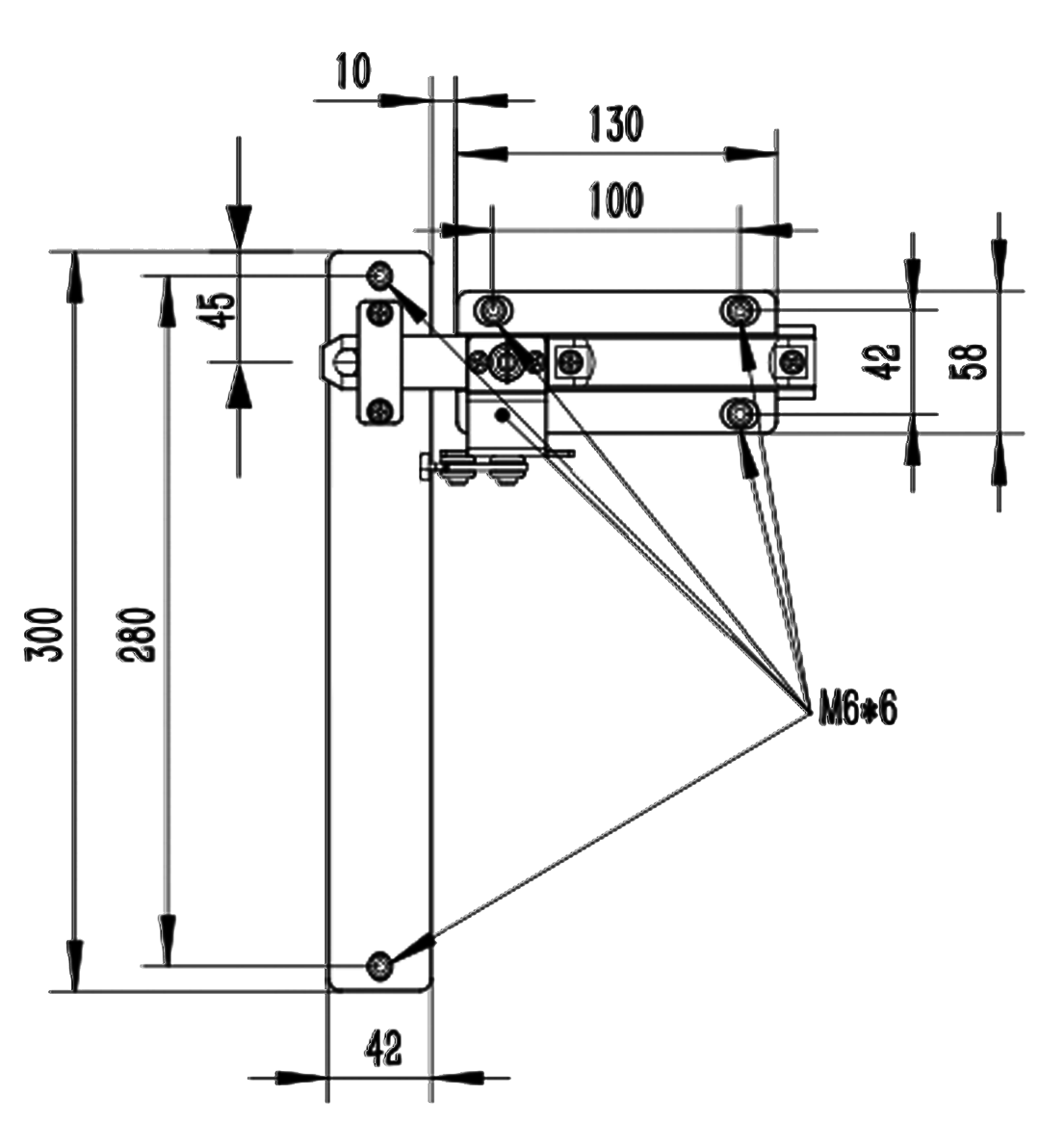

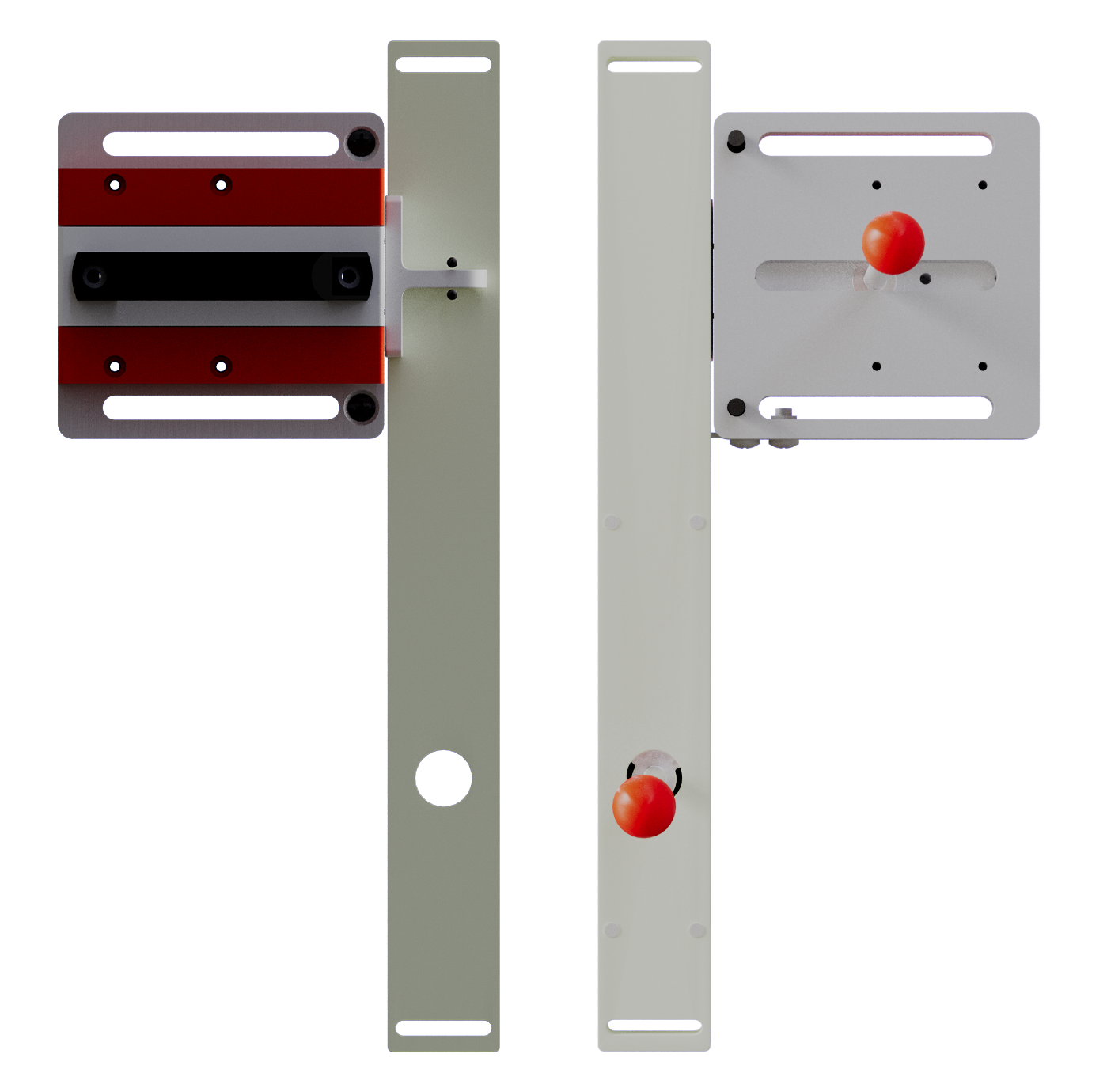

| 安全門閂/把手 |
安全門閂 BS02 | 安全門閂+內部逃生裝置 BS01 | 安全門閂 BS03 | 安全門閂+內部逃生裝置 BS08 | 安全門閂 BS04 | |||
 |  |  |  |
| |||
 |
|  |
|
| |||
▊ | 性能 |
安全 認證 | 機械可靠性 | Blod=2.5ⅹ10000000在100mA負載下運 行ISO 13849-1至PLe，取決于系統架構 EN 62061至SIL3，取決于系統架構 | |
| 安全數據 | 每年使用8個周期/小時/每天24小時/365天MTTFd 356年 | ||
| 防護等級 | IP67（不含誘導口） | ||
壽命*1 | 機械 | 不少于100萬次 | |
電氣 | 不少于10萬次（AC-12 250V 4A | ||
不少于100萬次（24V AC/DC 100mA） | |||
污染程度（操作環境） | 等級3 | ||
環境溫度 | -15~40℃ | ||
相對濕度 | 45-80% | ||
▊ | 型號和接點構成 |
型號 | 接點構成 (門開閉檢測開關+鎖定監控開關) | 接點形式 | 動作模式 |
D3-B2系列 | 2NC/1NO |  |  |
▊ | 外形及安裝尺寸 |
外形及安裝尺寸 |
 |
▊ | 頭部安裝方向 |
安裝方向 | 頭部更改方向 | 安全門開關頭部可以 更改其安裝方向，以適配 更多的安裝環境。殼體位 置不變，僅改變頭部方向即可。 |
 |  |
▊ | 電路連接示例圖 |
▊ | 安全聯鎖開關選型表 |
▲安全門鎖開關

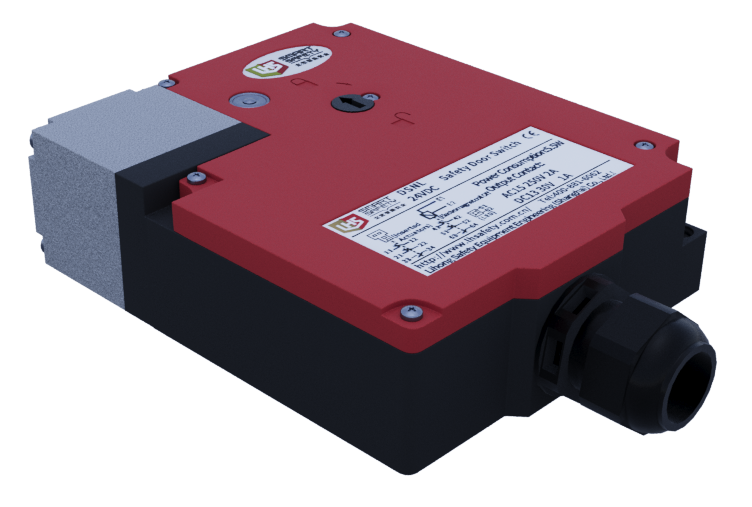

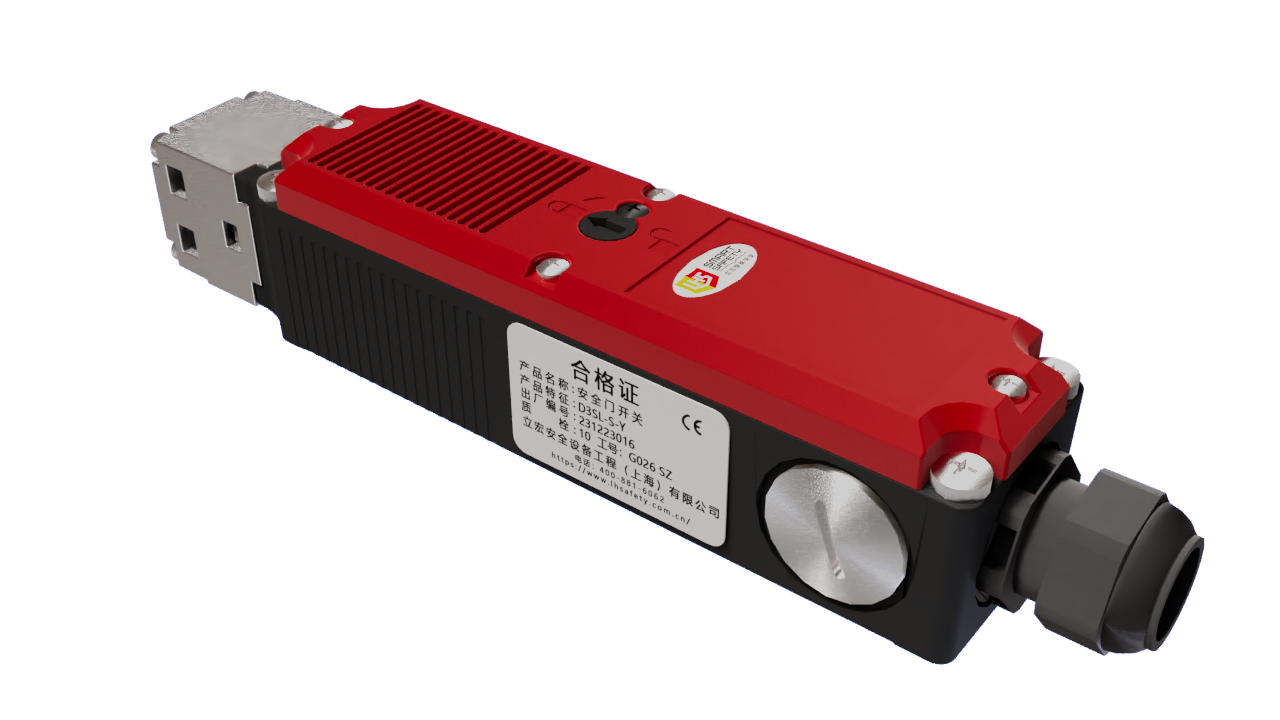

| 電磁門鎖開關
| 電磁門鎖開關

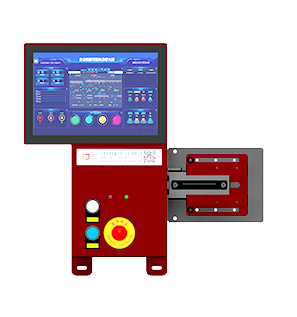

| AI智能安全門鎖
| ||
選 型 標 準 | 型號 | D3-B2S | D3SL | D3NL | AI box-F |
觸點設置 | 2NC/1NO | 2NC/1NC+2NC/1NO | 4NC/2NO | 2NC/1NC+2NC/1NO | |
外殼 | ABS塑料 | ABS塑料 | ABS塑料 | 金屬 | |
頭安裝 | 4個方向 | 4個方向 | 4個方 | 左右方向 | |
鎖定力 | 130N | 2000N | 2000N | 2000N | |
防護等級 | IP67 | IP67 | IP67 | IP67 | |
特 征 | 操作鑰匙可調節 | ? | ? | ? | |
24VDC電磁鎖定/ 機械解鎖 | ? | ? | ? | ||
門監視 | ? | ? | ? | ? | |
安全認證 | 安全認證 CE認證 | ? | ? | ? | ? |
▊ | 根據門鎖數量架構安全回路 |
|
|
|
|
