SM-1002可編程安全控制器

作為安全回路最重要環節，安全控制器/安全PLC已經越來越多的被人們所認知，但是在使用的過程中，仍然有很多使用者困惑，安全繼電器和普通繼電器到底有哪幾方面的區別，在此和大家進行分享。眾所周知，安全設計的理念我們一定要記住三個詞：

（1）冗余

（2）相異

（3）自檢測

如何架構安全回路可靠性達到PLd以上，安全控制器必不可少成為重要環節，安全回路由安全輸入，安全控制，安全輸出組成子系統，而安全控制《包含安全繼電器，安全控制器，安全PLC等》實現安全控制功能，設計人員根據輸入端產品數量，匹配不同的安全控制器達到安全回路的可靠性等級

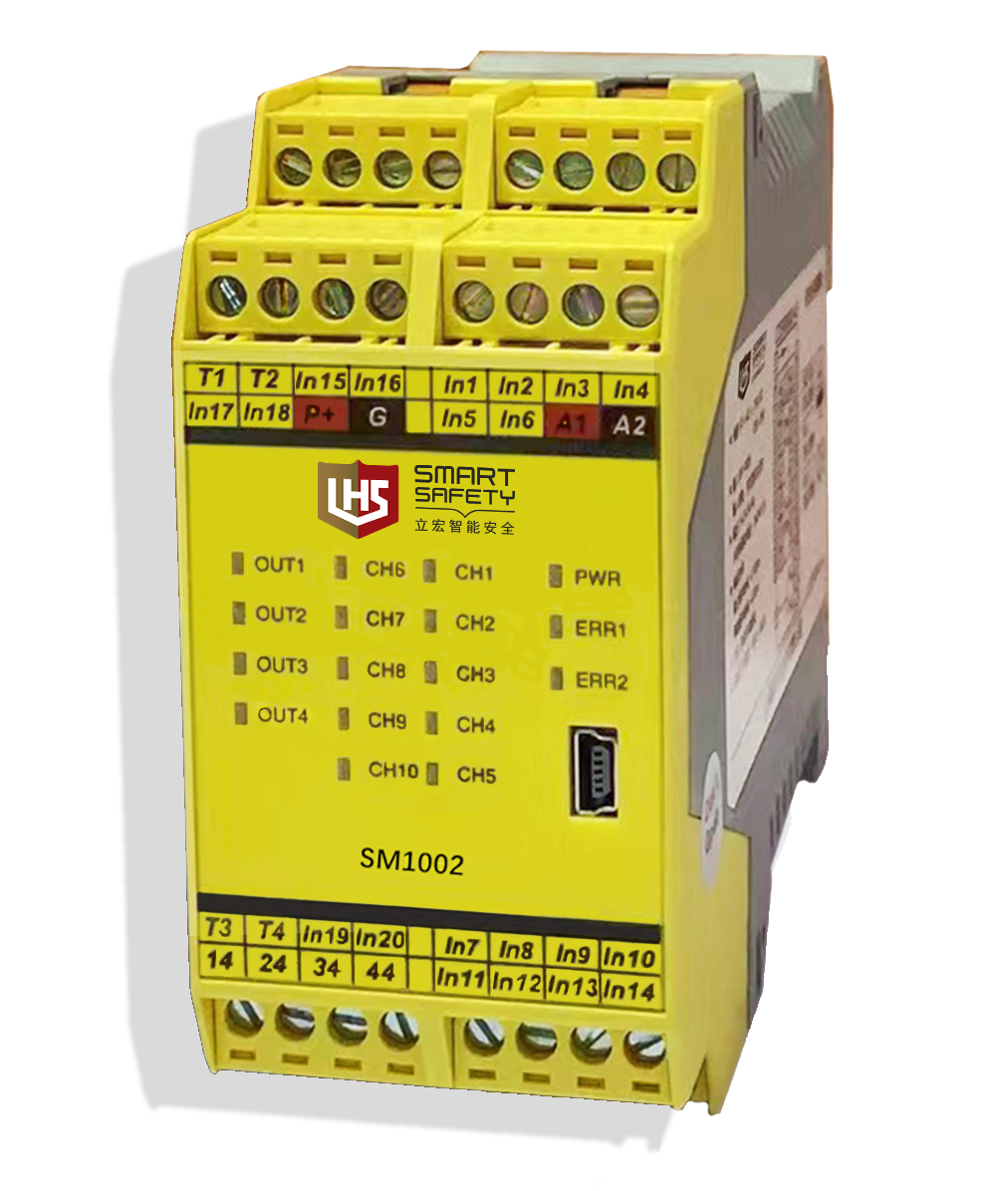

SM-1002可編程控制器

· 是一款可組態安全控制器，支持多種安全產品元件輸入

· 最大支持10組雙回路輸入

· 4路半導體安全輸出，可擴展輸出模塊

· 輸入輸出故障指示燈

· 安全認證：PL e、Cat: 4

產品選型

產品名稱

型號

安全輸入

安全輸出

品牌

安全控制器

SM-1002

10CH

4SO

LHS

說明

最多可輸入10組雙通道安全產品

安全光柵、急停、安全門鎖、復位等

官網編程軟件下載連接：http://lhsafety.com.cn/showinfo-257-118-0.html

安全性能

· 性能等級 (PL)：PLe

· 安全類別 (Cat.)：Cat.4

· 任務時間 (TM)：20年

· 診斷覆蓋率 (DC/DCavg)：99%

· 安全完整性等級 (SIL)：SIL3

· 硬件故障裕度 (HFT)：1

· 安全失效分數 (SFF)：99%

· 危險失效概率 (PFHd)：1.78E-9/h

· 停止級別 (Stop Category)：0/1

符合標準EN ISO13849

符合標準IEC61508, IEC62061

符合標準EN 60204-1

主要技術參數

電源特性

·供電電壓：24VDC

·電壓范圍：20~30VDC

·電流損耗：≤35mA(24VDC)

輸入特性

·輸入電流：≤10mA(24VDC)

·導線電阻：≤15Ω

·輸入設備：急停按鈕，安全門，雙手按鈕，安全光幕，

心跳傳感器等

·輸入通道：10

繼電器輸出特性

·觸點數量：4SO(安全輸出)

·觸點熔絲保護：5A快，3A慢

·切換容量：2A/24VDC

半導體輸出特性

·觸點數量：4SO(安全輸出)

·觸點熔絲保護：10A快，6A慢

·切換容量：2A/24VDC

時間特性

·吸合緩沖時間：≤100ms

·釋放緩沖時間：≤30ms

·恢復時間：

急停操作：≤30ms

電源失效：≤1000ms

·電源短時中斷：20ms

控制邏輯

·控制邏輯：10種邏輯，可根據客戶需求定制新邏輯

·延時設定時間：0s~99s

·心跳監控頻率：0.1Hz~10Hz

·頻率輸出邏輯塊：0.1Hz~10Hz

環境特性參數

·電磁兼容：符合EN60947，EN61000-6-2，EN61000-6-4

·振動頻率：10Hz~55Hz

·振動幅度：0.35mm

·使用溫度：-20℃~+60℃

·儲存溫度：-40℃~+85℃

·相對濕度：10%~90%

·過壓等級：Ⅲ

·污染等級：2

·海拔高度：≤2000m

·電氣間隙和爬電距離：符合EN60947-1

功能應用參數

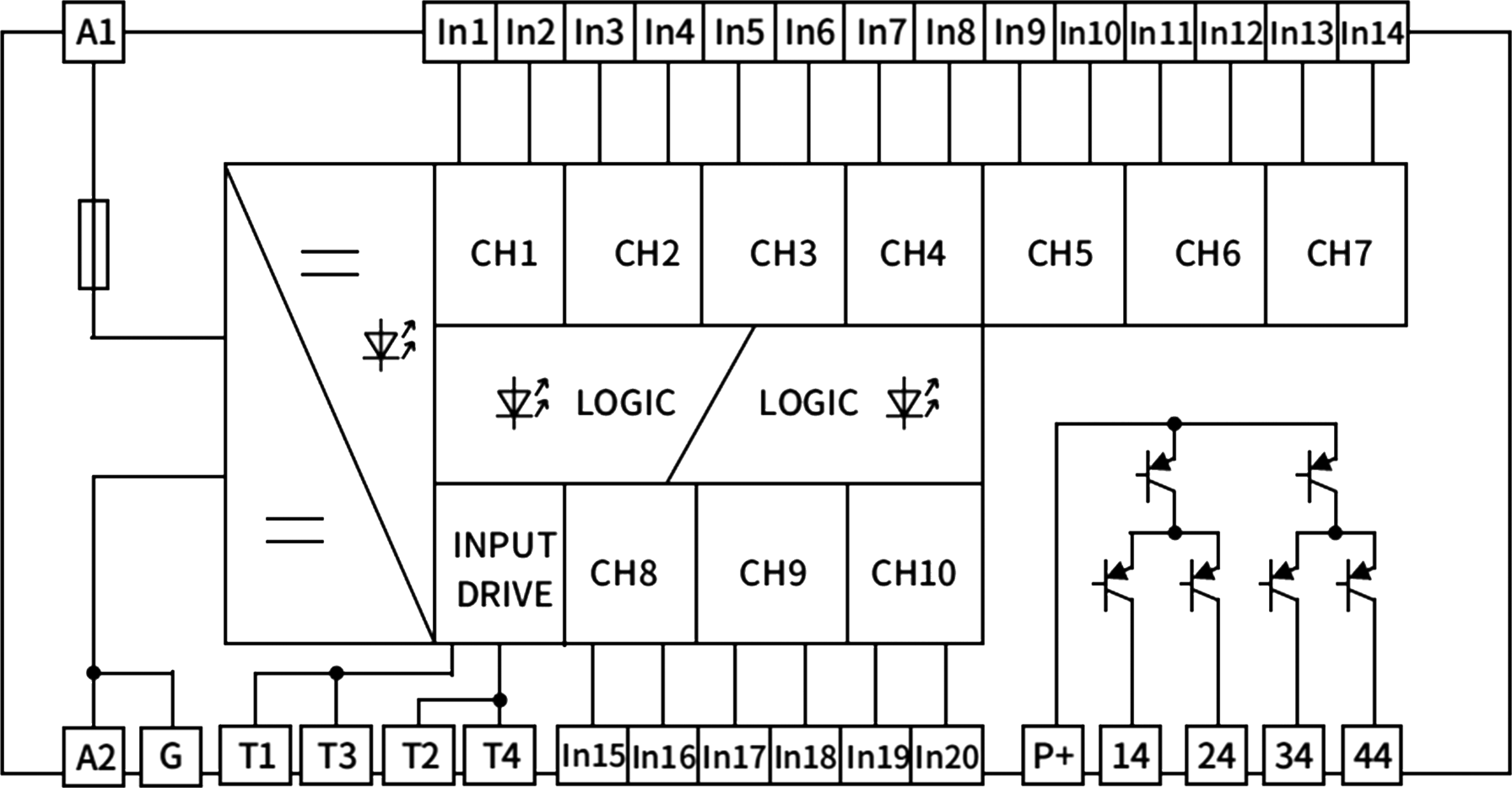

功能框圖

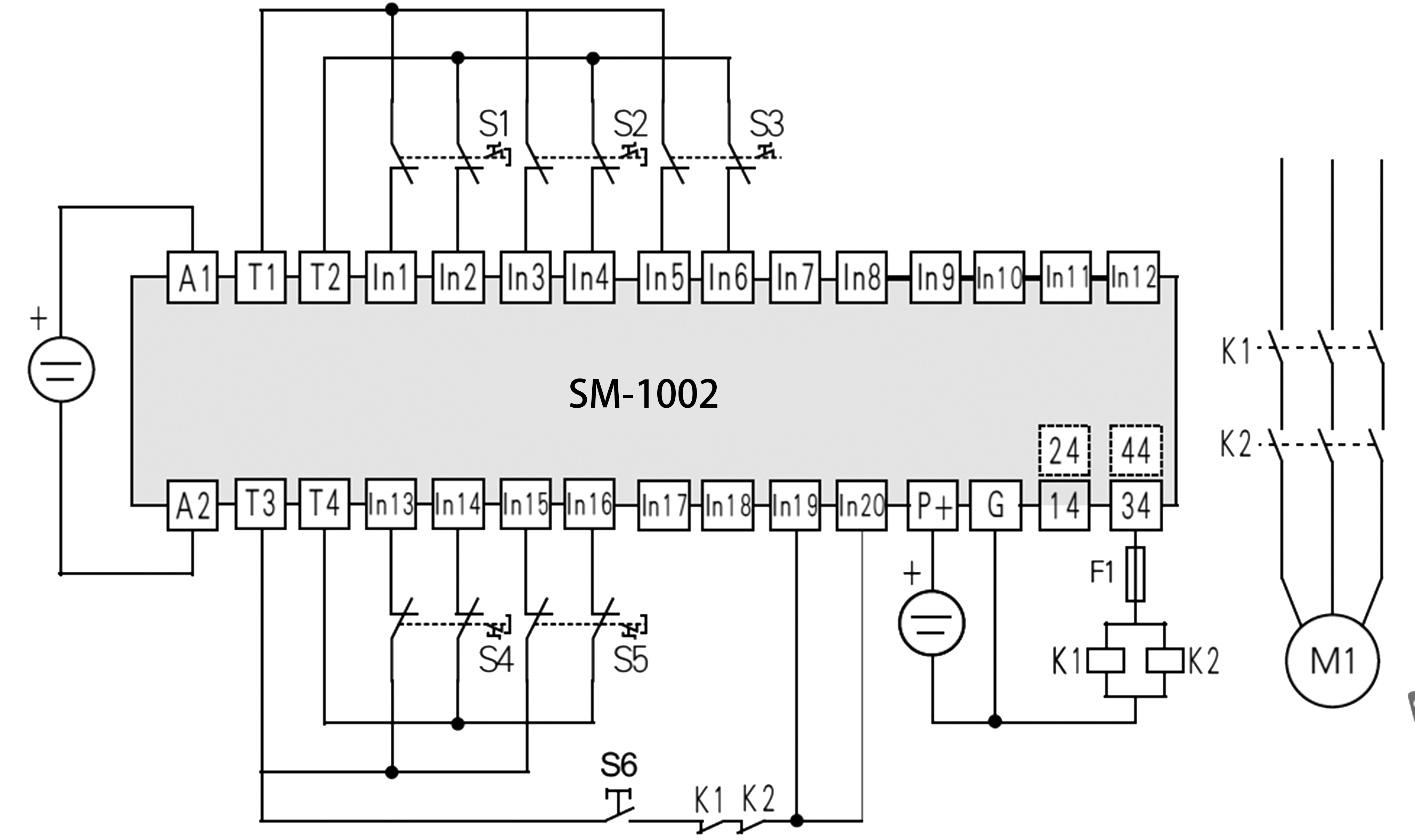

典型應用


輸入元件：CH1（急停按鈕）；CH2（急停按鈕）；

CH3 （急停按鈕）

輸入元件：CH7（急停按鈕）；CH8（急停按鈕）；

CH10（復位按鈕）

控制邏輯：CH1&CH2&CH3

復位方式：手動復位輸出延時：0s

安全等級：Cat.4 性能等級：PLe

安全完整性等級：SIL3

接線示意圖

電

源

輸入


復位
反饋
輸出

· 安全認證：PL e、Cat: 4
