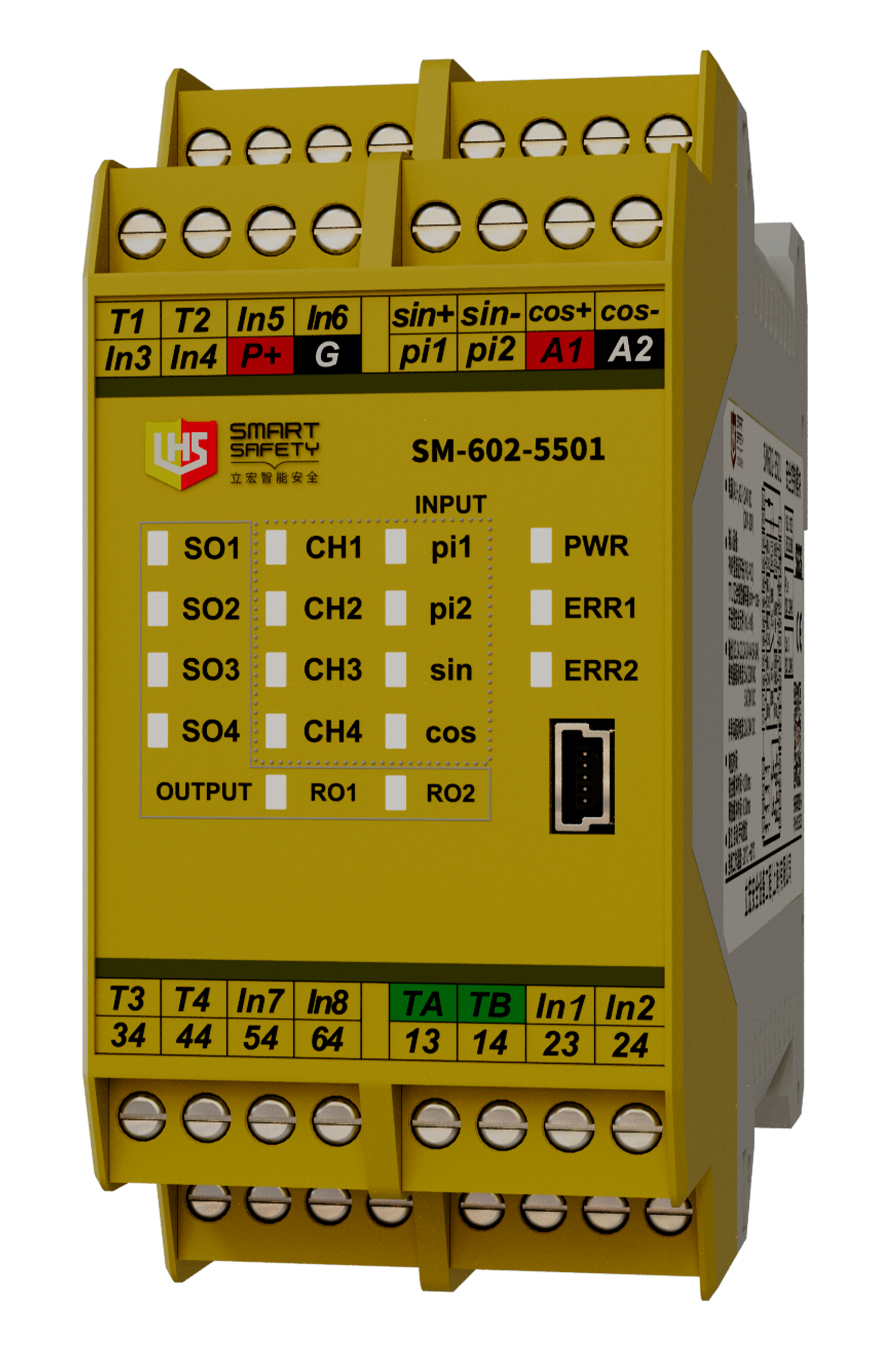

· 是一款具有Modbus通訊功能的速度監(jiān)控安全繼電器

· 支持接近開關、編碼器輸入，安全傳感器輸入

· 2路繼電器安全輸出

· 4路半導體安全輸出

· 可利用組態(tài)軟件，設定安全控制邏輯

· 安全認證：PL e、Cat: 4

· 性能等級 (PL)：PLe

· 安全類別 (Cat.)：Cat.4

· 任務時間 (TM)：20年

· 診斷覆蓋率 (DC/DCavg)：99%

· 安全完整性等級 (SIL)：SIL3

· 硬件故障裕度 (HFT)：1

· 安全失效分數(shù) (SFF)：99%

· 危險失效概率 (PFHd)：1.78E-9/h

· 停止級別 (Stop Category)：0/1

符合標準ENISO13849

符合標準ENISO13849

符合標準ENISO13849

符合標準ENISO13849

符合標準IEC61508,   IEC62061

符合標準IEC61508,   IEC62061

符合標準IEC61508,   IEC62061

符合標準IEC61508,   IEC62061

符合標準EN60204-1

·電磁兼容：符合EN 60947，EN 61000-6-2，EN 61000-6-4

·振動頻率：10Hz~55Hz

·振動幅度：0.35mm

·使用溫度：-20℃~+60℃

·儲存溫度：-40℃~+85℃

·相對濕度：10%~90%

·過壓等級：Ⅲ

·污染等級：2

·海拔高度：≤2000m

·額定絕緣電壓：250V AC

·額定沖擊電壓：6000V(1.2/50us)

·絕緣強度：1500V AC， 1min

·電氣間隙和爬電距離：符合EN60947-1

功能框圖

典型應用

外形尺寸(深×高×寬)：114.5mm×99.0mm×45.0mm  產品凈重：260g

接線示意圖

電

源

輸

入

輸

入
