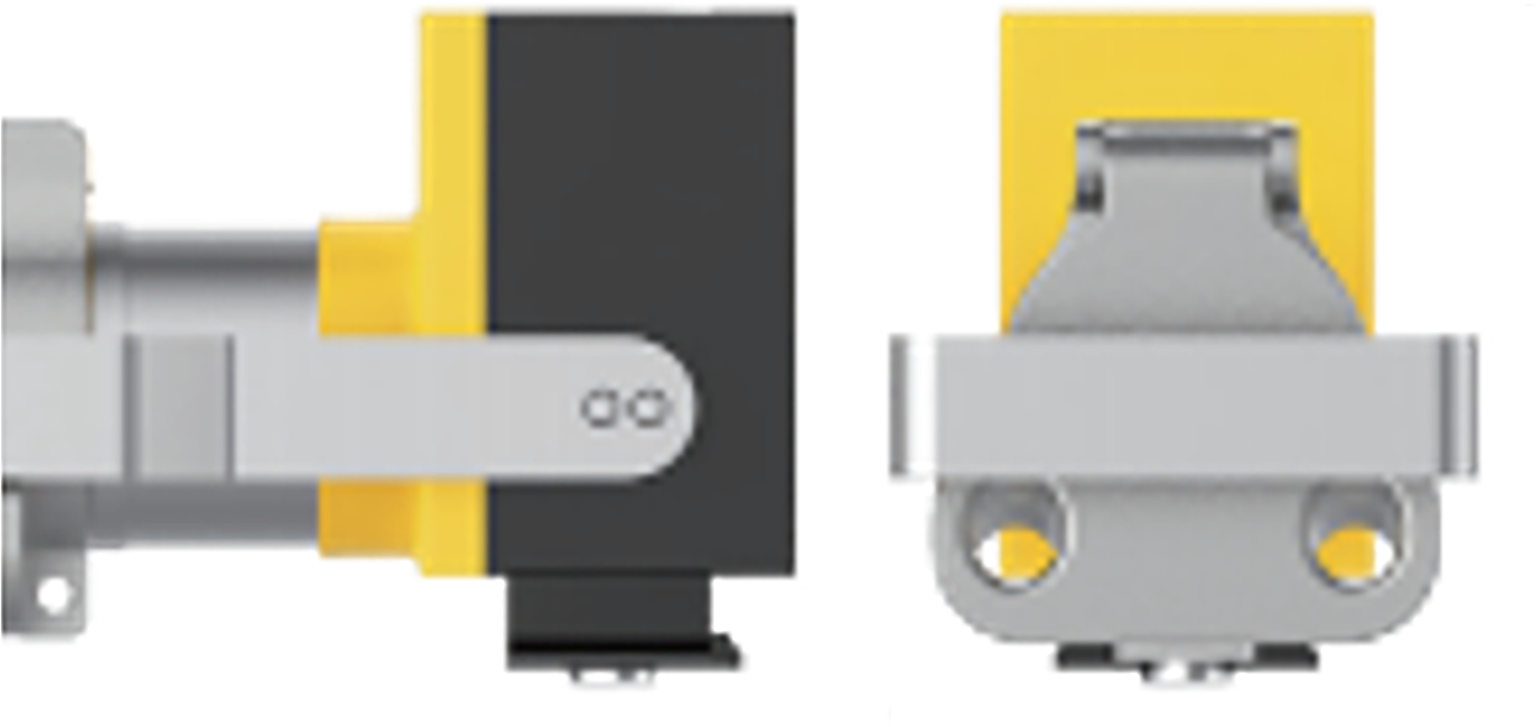

?手柄式鎖舌+鎖頭：集成操作手柄，無需額外安裝門把手，允許防護門的偏移或變形，鎖頭朝向可在4個90°的方向進行調整

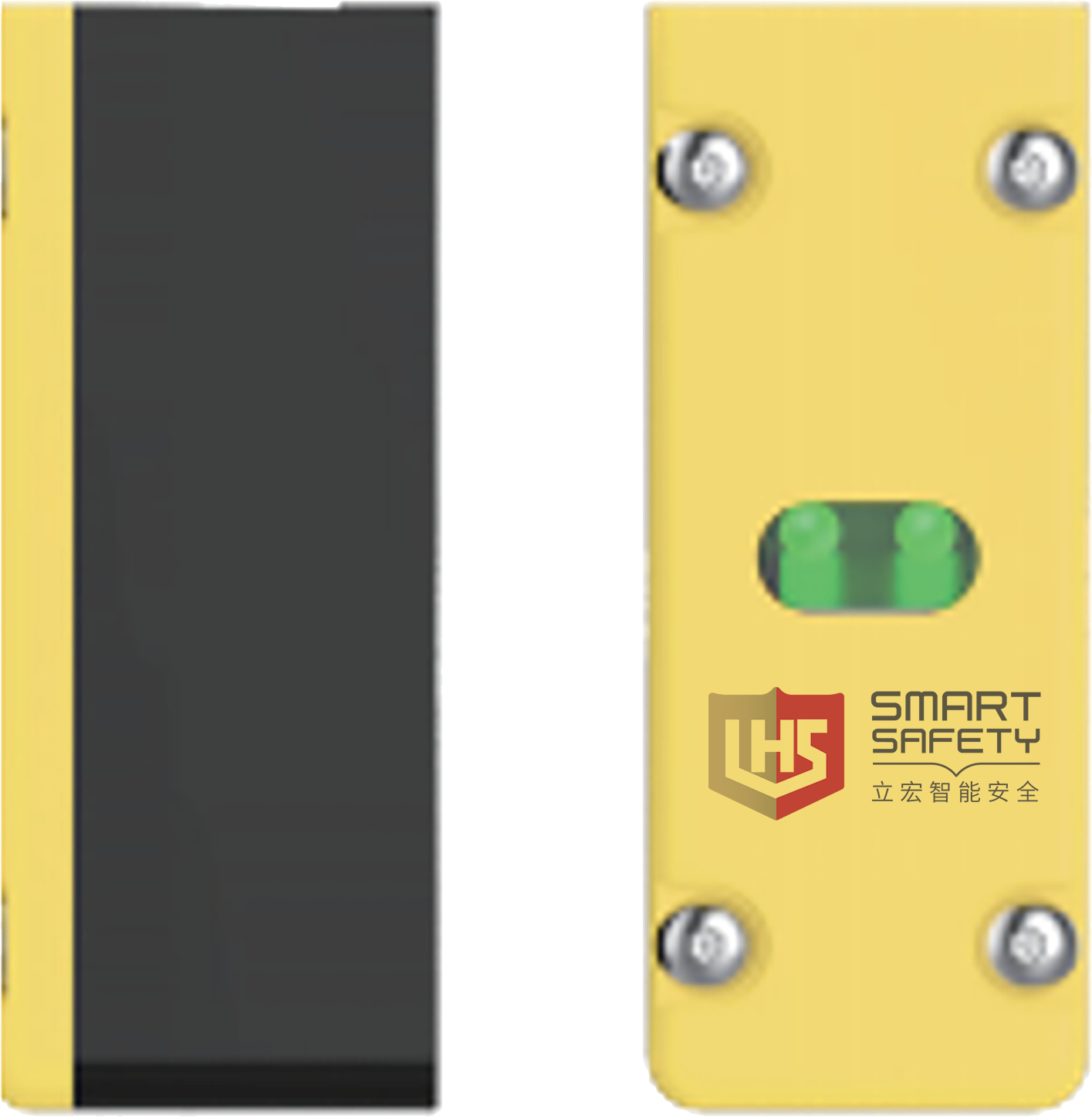

?安全門開關鎖體： 提供雙安全回路， 提供 LED狀態指示

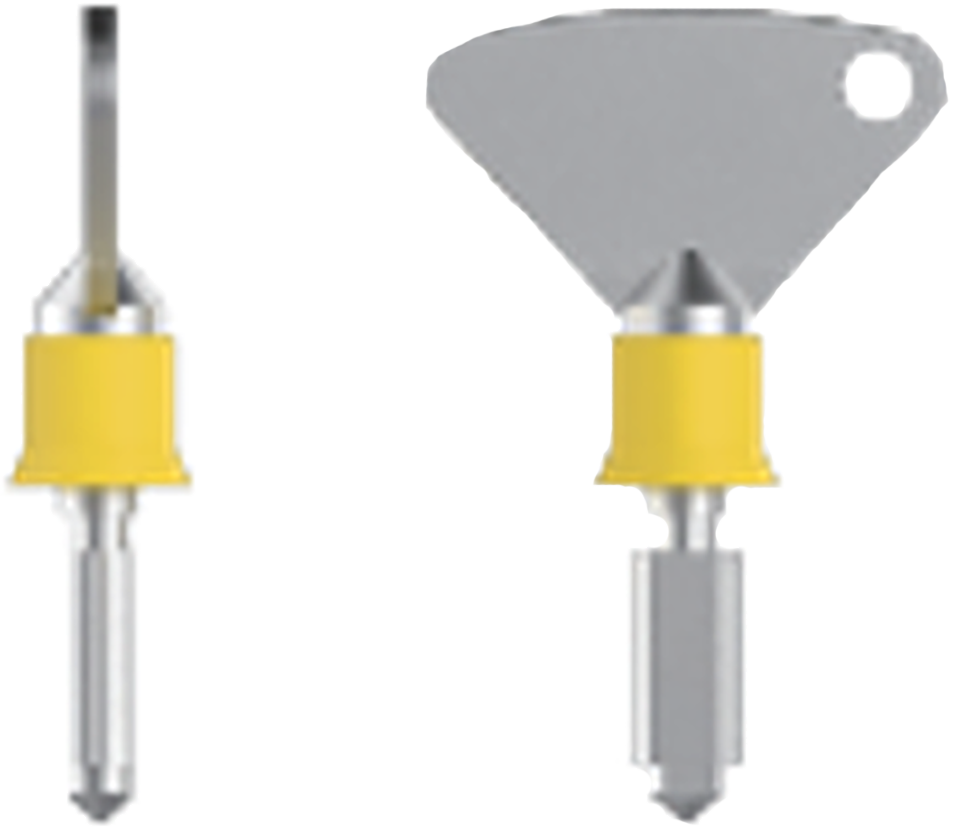

?強制安全鑰匙：拔出安全鑰匙方可解鎖鎖舌，攜帶安全鑰匙進入危險區域內部， 確保設備無法被其他人意外啟動

狀態指示燈說明：

?正常生產時安全門關閉，指示燈不亮

?打開安全門后，紅色指示燈亮起

端子定義：

1、5號端子：安全回路  1，當安全門被打開時，此回路 由常閉變?yōu)槌ｉ_

2 號端子：24V

3、7 號端子：安全回路 2，當安全門被打開時，此 回路由常閉變?yōu)槌ｉ_

4 號端子：0V

6 號端子：當安全門打開后，此觸點電壓為 24V

D3SL-Y系列應用范例 B

本案例中具有潛在危險的安全防護區內帶有一調試開關。

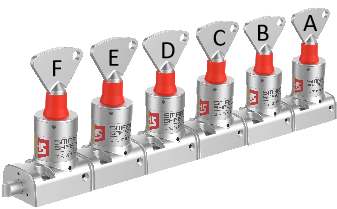

1.轉動并拔出任一POK鑰匙開關上的鑰匙， 機器完成工作循環后停止，此時電磁線圈接通后可進入防護區域。

操作員可帶安全鑰匙進入防護區域以防 止機器重啟。

2.將鑰匙插入在防護區內的 POD鑰匙開關，  啟動安全調試模式。

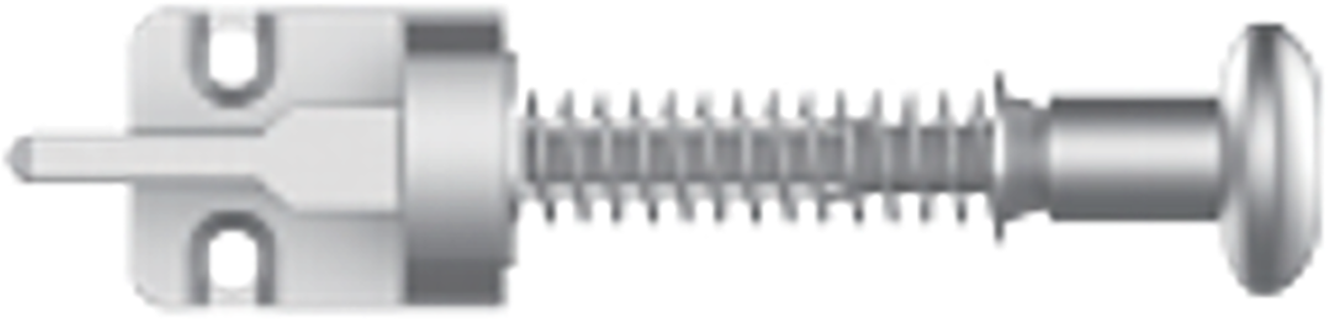

3.LOK內部釋放裝置可從內部打開防護區域以防止人員被誤鎖入防護區。通過擊打鎖體上的內部  釋放按鈕， 鎖舌從鎖頭中釋放，門可以從內部打開。

選型：

機械聯鎖開關可根據不同的邏輯方式搭配使用，所以選型時，請聯系相關銷售人員，配合選型
